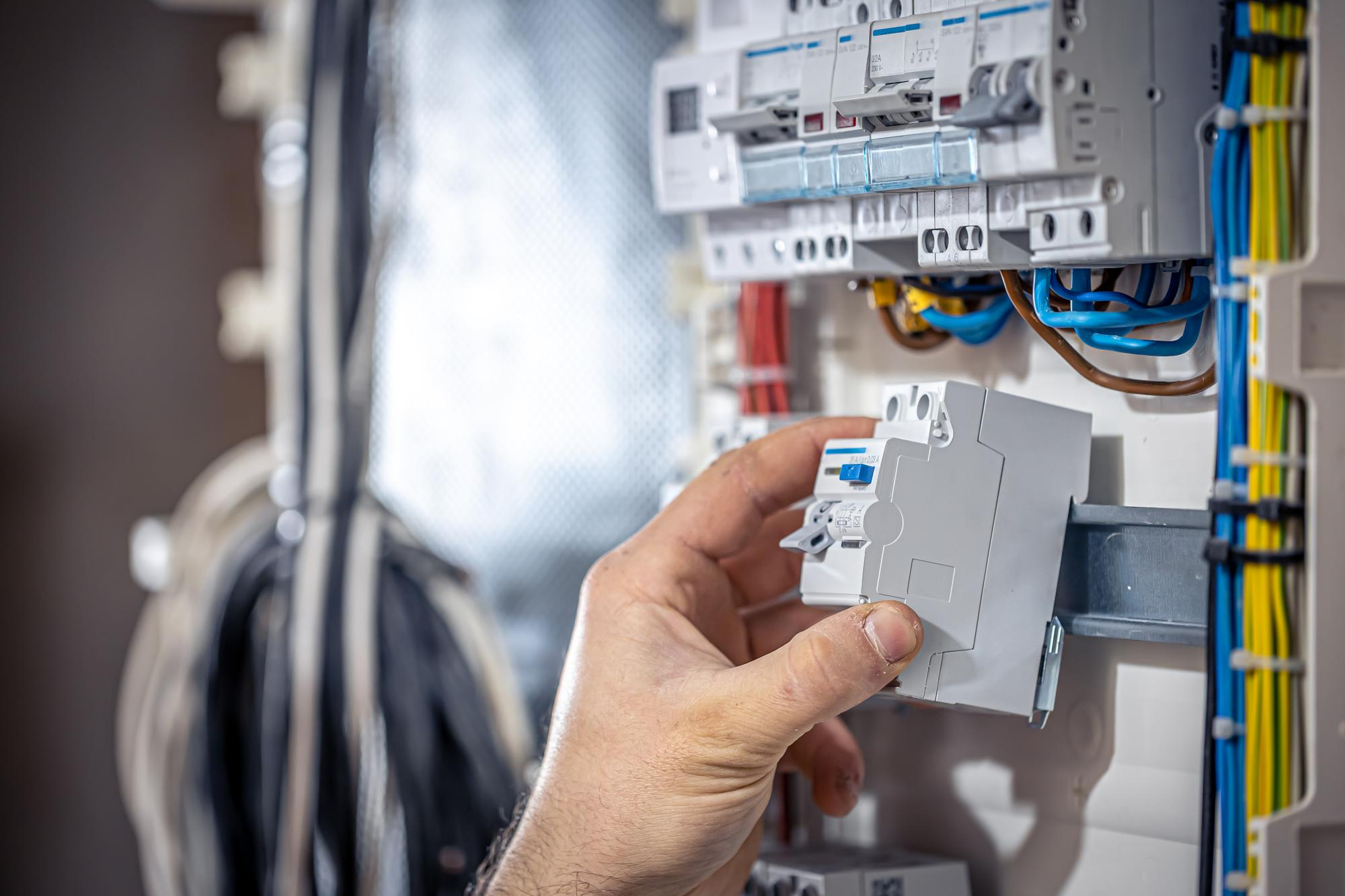

Jakie zabezpieczenia instalacji elektrycznej powinny znaleźć się w domu?
Bezpieczna instalacja elektryczna to jeden z najważniejszych elementów każdego domu. Odpowiednio dobrane zabezpieczenia chronią nie tylko przewody i urządzenia elektryczne przed uszkodzeniem, ale przede wszystkim domowników przed skutkami zwarć, przeciążeń czy porażenia prądem.
Współczesna instalacja elektryczna powinna być wyposażona w kilka rodzajów zabezpieczeń, z których każde pełni inną funkcję. Nie wystarczy więc zastosowanie samych „bezpieczników”. Warto zadbać o kompleksową ochronę instalacji, urządzeń oraz osób korzystających z energii elektrycznej.
Dlaczego zabezpieczenia instalacji elektrycznej są tak ważne?
Prąd elektryczny jest niezbędny w codziennym funkcjonowaniu domu, ale niewłaściwie wykonana lub zabezpieczona instalacja może powodować poważne zagrożenia. Zwarcie, przeciążenie przewodów, uszkodzenie izolacji czy przepięcie mogą doprowadzić do awarii urządzeń, uszkodzenia instalacji, a w skrajnych przypadkach również do pożaru lub porażenia człowieka.
Dlatego już na etapie projektowania instalacji należy odpowiednio dobrać zabezpieczenia do rodzaju obwodów, przekroju przewodów oraz planowanego obciążenia.
Rodzaje zabezpieczeń elektrycznych
⚡ Wyłącznik nadprądowy – ochrona przed przeciążeniem i zwarciem
Wyłączniki nadprądowe, potocznie nazywane bezpiecznikami, chronią przewody elektryczne przed skutkami przepływu zbyt dużego prądu.
Do przeciążenia może dojść na przykład wtedy, gdy do jednego obwodu podłączonych zostanie zbyt wiele urządzeń o dużej mocy. Z kolei zwarcie może wystąpić w wyniku uszkodzenia przewodu lub urządzenia elektrycznego.
W przypadku wykrycia nadmiernego prądu wyłącznik nadprądowy automatycznie odłącza zasilanie danego obwodu.
W domu warto stosować osobne obwody między innymi dla:
- gniazd elektrycznych,
- oświetlenia,
- kuchni i urządzeń o dużej mocy,
- pralki i suszarki,
- zmywarki,
- piekarnika,
- płyty indukcyjnej,
- bojlera lub podgrzewacza wody,
- urządzeń znajdujących się na zewnątrz budynku.
Podział instalacji na kilka obwodów zwiększa bezpieczeństwo i ułatwia znalezienie ewentualnej awarii. Jeżeli wystąpi problem w jednym obwodzie, nie musi to oznaczać wyłączenia zasilania w całym domu.
⚡ Wyłącznik różnicowoprądowy – ochrona przed porażeniem
Wyłącznik różnicowoprądowy, popularnie nazywany „różnicówką”, monitoruje przepływ prądu w obwodzie. Jeżeli wykryje różnicę pomiędzy prądem wpływającym i wypływającym z obwodu, może odłączyć zasilanie.
Taka sytuacja może wystąpić na przykład wtedy, gdy część prądu zaczyna płynąć przez uszkodzoną izolację lub przez ciało człowieka do ziemi.
W instalacjach domowych szczególne znaczenie mają wyłączniki różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA, stosowane jako dodatkowa ochrona przeciwporażeniowa.
Ważne: sama różnicówka nie zastępuje pozostałych elementów ochrony instalacji. Powinna być częścią prawidłowo zaprojektowanego i wykonanego systemu ochrony przeciwporażeniowej.
Warto również pamiętać o regularnym sprawdzaniu działania wyłącznika za pomocą przycisku „TEST”, zgodnie z instrukcją producenta.
⚡ Ogranicznik przepięć – ochrona instalacji i urządzeń
Kolejnym ważnym elementem jest ogranicznik przepięć, określany również jako SPD (Surge Protective Device).
Jego zadaniem jest ograniczenie niebezpiecznych przepięć pojawiających się w instalacji elektrycznej. Mogą one mieć związek między innymi z wyładowaniami atmosferycznymi lub zakłóceniami w sieci elektroenergetycznej.
Przepięcia mogą uszkodzić wrażliwą elektronikę znajdującą się w domu, np.:
- telewizory,
- komputery,
- routery,
- sprzęt RTV,
- systemy alarmowe,
- automatykę domową,
- urządzenia sterujące ogrzewaniem,
- ładowarki i zasilacze.
Ogranicznik przepięć nie oznacza, że urządzenia są całkowicie odporne na skutki bezpośredniego wyładowania atmosferycznego. W przypadku budynków szczególnie narażonych na działanie piorunów znaczenie ma również prawidłowo wykonana instalacja odgromowa oraz skoordynowany system ochrony przeciwprzepięciowej.
Uziemienie – podstawa bezpiecznej instalacji
Samo zastosowanie wyłączników nadprądowych i różnicowoprądowych nie wystarczy, jeżeli instalacja nie posiada prawidłowo wykonanego systemu ochrony przeciwporażeniowej.
Bardzo ważną rolę pełni uziemienie oraz przewód ochronny PE. Ich zadaniem jest zapewnienie odpowiedniej drogi dla prądu zwarciowego i ograniczenie ryzyka pojawienia się niebezpiecznego napięcia na obudowach urządzeń.
Szczególne znaczenie ma to w przypadku urządzeń posiadających metalowe obudowy, takich jak pralki, lodówki, piekarniki czy elektronarzędzia.
Prawidłowe wykonanie uziemienia powinno zostać zweryfikowane podczas pomiarów instalacji elektrycznej.
Dlaczego warto podzielić instalację na kilka obwodów?
W nowoczesnym domu instalacja elektryczna może zasilać kilkadziesiąt różnych urządzeń. Podłączenie ich wszystkich do niewielkiej liczby obwodów nie jest dobrym rozwiązaniem.
Podział instalacji pozwala odpowiednio dobrać zabezpieczenia do konkretnych odbiorników i ograniczyć skutki ewentualnej awarii.
Przykładowo można wydzielić osobne obwody dla:
- Oświetlenia – parter, piętro, garaż, ogród
- Gniazd elektrycznych – poszczególne pomieszczenia lub strefy
- Kuchni – piekarnik, płyta grzewcza, zmywarka, lodówka i pozostałe urządzenia
- Łazienki – pralka, suszarka, podgrzewacz wody oraz gniazda
- Garażu i ogrodu – elektronarzędzia, brama garażowa, oświetlenie zewnętrzne czy urządzenia ogrodowe
Dzięki takiemu rozwiązaniu awaria jednego urządzenia nie musi pozbawiać zasilania całej nieruchomości.
Zabezpieczenia powinny być odpowiednio dobrane
Nie należy dobierać zabezpieczeń wyłącznie na podstawie liczby urządzeń znajdujących się w domu. Pod uwagę należy wziąć między innymi przekrój przewodów, sposób ich ułożenia, obciążenie obwodu, charakter odbiorników oraz parametry instalacji.
Zbyt duże zabezpieczenie może nie zapewnić odpowiedniej ochrony przewodom. Z kolei niewłaściwie dobrane zabezpieczenie może powodować częste, nieuzasadnione wyłączenia.
Dlatego dobór zabezpieczeń powinien być wykonany na podstawie projektu i parametrów konkretnej instalacji.
Co jeszcze może znaleźć się w instalacji?
W zależności od wyposażenia budynku i zastosowanych instalacji dodatkowej ochrony mogą wymagać również określone urządzenia i systemy.
Dotyczy to między innymi:
- instalacji fotowoltaicznej,
- ładowarki samochodu elektrycznego,
- pompy ciepła,
- klimatyzacji,
- automatyki budynkowej,
- instalacji teletechnicznych,
- systemów alarmowych,
- urządzeń znajdujących się na zewnątrz budynku.
W takich przypadkach sposób zabezpieczenia należy dobrać indywidualnie do konkretnego systemu.
Regularne pomiary instalacji elektrycznej
Nawet prawidłowo wykonana instalacja wymaga okresowej kontroli. Z czasem przewody, połączenia i urządzenia mogą ulegać zużyciu, a rozbudowa instalacji może zmienić jej obciążenie.
Pomiary elektryczne pozwalają sprawdzić między innymi stan ochrony przeciwporażeniowej, ciągłość przewodów ochronnych, działanie zabezpieczeń oraz parametry instalacji.
Właściciel lub zarządca budynku powinien również pamiętać o obowiązkowych kontrolach wynikających z przepisów prawa budowlanego.
Podsumowanie
Bezpieczna instalacja elektryczna powinna być wyposażona w odpowiednio dobrany system zabezpieczeń. Do podstawowych elementów należą:
⚡ Wyłączniki nadprądowe – chronią przewody i obwody przed przeciążeniami oraz zwarciami.
⚡ Wyłączniki różnicowoprądowe – zapewniają dodatkową ochronę przeciwporażeniową.
⚡ Ograniczniki przepięć – ograniczają skutki przepięć mogących uszkodzić instalację i urządzenia.
⚡ Prawidłowe uziemienie i przewody ochronne – stanowią istotny element ochrony przeciwporażeniowej.
⚡ Odpowiedni podział na obwody – pozwala właściwie dobrać zabezpieczenia i ograniczyć skutki awarii.
Najważniejsze jest jednak to, aby wszystkie elementy instalacji były prawidłowo zaprojektowane, dobrane i wykonane. Bezpieczeństwo instalacji elektrycznej zależy bowiem nie od jednego urządzenia, ale od współpracy całego systemu ochrony.
Jeżeli planujesz budowę domu, remont lub modernizację instalacji elektrycznej, warto powierzyć projektowanie, wykonanie oraz pomiary wykwalifikowanemu elektrykowi. Prawidłowo wykonana instalacja to inwestycja w bezpieczeństwo domowników, ochronę urządzeń oraz bezawaryjne użytkowanie domu przez wiele lat.
